一、产品描述：

1、KZJ—20/1.5S型架柱式远距离振动、注水式钻机，具有调整钻孔角度、快速退换钻杆等功能，减轻了工人劳动强度。2、采用注水冲洗、旋转切削，降低工作面的粉尘飞扬，改善工作环境，有利于员工的健康。3、注水冲洗钻孔，使孔内粉尘排放顺畅，钻头及时降温，有效避免钻头卡死现象，提高工作效率。最大钻孔深度120m，钻孔首尾端径向误差≤100mm。4、矿用孔底切削式深孔钻机，切削电机位于钻孔的底部，马达在孔底旋转，噪声小，钻孔孔径大。钻杆不转动，只起向前推动作用，所需后推动力小，节能降耗。最大钻孔深度200m，钻孔首尾端径向误差≤200mm。

二、主要技术参数：

项目	性能参数名称	计量单位	KZJ-20/1.5S型
项目	性能参数名称	计量单位	出厂参数值
主机	额定转矩	N·M	22.5
	额定转速	r/min	520
	空载噪声功率级	dB(A)	≤95
	负载噪声功率级	dB(A)	≤105
	钻尾形式及连接尺寸	mm	160（螺丝）
	钻孔直径	mm	Φ38～Φ60
	钻孔最大深度	m	120
	钻进速度（煤层）	mm/min	≤1000
	冲洗水工作压力	MPa	≤0.45
	适用岩石抗压强度	MP	≤80
	主机外形尺寸（L×W×H）	cm	190×62×940
	重量	Kg	19.5
推进器及支架	推进力	KN	0.04～0.05
	推进行程	mm	1500
	空载推进速度	m/min	4
	空载返回速度	m/min	4
	推进器长度	mm	300
	推进器重量	Kg	6
	钻孔角度变幅范围	（°）	0～25
	使用场所最大/最小高度	m	0.8～0.5
	支架重量	Kg	78
主电动机	型号	——	ZM25
	额定功率	KW	2.5
	额定电流	A	11.8
	额定电压	V	127
	额定转速	r/min	2820
	最大转矩倍数	N·M	5.0
	堵转转矩倍数	N·M	5.0
回转振动钻的振动机构	振动机构类型	——	离合类型
	振动频率	Hz	140
	振动振幅	mm	2.5
污水水泵	型号	——	40NWL
	流量	m3/h	9
	扬程	M	12
	出水压力	Mpa	≤0.5
注水泵电机	型号	——	YB2-80M1-2
	额定功率	KW	1.2
	额定电流	A	2.55
	额定电压	V	127
	额定转速	r/min	2825
	堵转转矩倍数	N·M	2.2
	最大转矩倍数	N·M	2.4

三、使用环境与适用范围：

1、工作环境温度不超过40℃，符合矿井巷道规定指标。

2、相对湿度不超过95%（环境温度25℃时）。

3、海拔高度≤1000m。

4、适应在含有甲烷、煤尘等易燃、易爆的环境中作业。

5、主要用于矿井巷道的探水、放水作业。

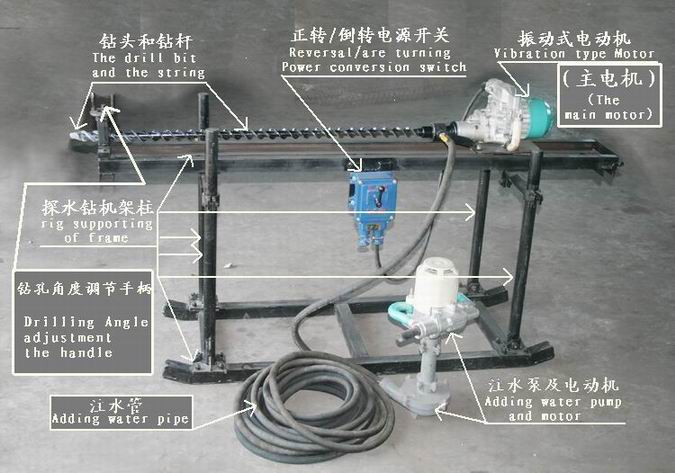

四、产品各部位名称：

KDM—22/5.5S型矿用孔底切削式深孔钻机

自主研发最新专利技术，恕不公开详细参数。中国专利号：200920297070。

矿用的孔底马达切削式深孔钻机，主要由机架、导轨、钻杆、钻头和液压缸组成，钻杆设在导轨内，钻杆的后端为液压推进装置，钻头与钻杆的连接处设有马达和导向装置。所述的导向装置，其外壁上设有与钻杆轴向平行的导向条。导向条与导向装置之间设有空隙。两端设有切削刃。钻杆轴心设有水道。避免了钻进困难以及钻杆折损等问题；有效提高了钻进精度，提高了最大钻进深度，并且在导向装置的导向条中间留有的空隙既可以便于马达与动力源连接，又可以作为排屑口，便于高压水冲洗排渣，结构设计合理，实用性好。
